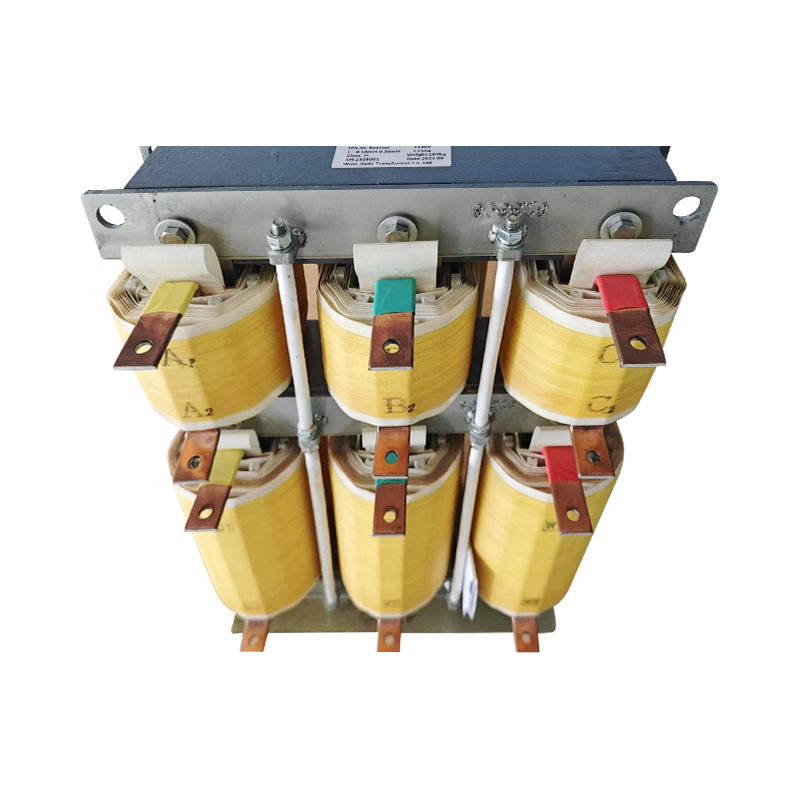

Reattanza filtro LCL da 1140 V

I reattori filtro LCL, ampiamente utilizzati come filtri di alimentazione nei sistemi elettrici, sono progettati principalmente per eliminare il rumore ad alta frequenza dalle uscite degli inverter trifase nei sistemi di alimentazione CC. Raggiungono questo obiettivo utilizzando combinazioni attentamente progettate di induttanza e capacità, migliorando efficacemente la stabilità e la qualità del segnale di uscita.

La costruzione dei reattori filtro LCL è complessa e comprende tre componenti chiave: induttanza di ingresso, capacità collegata in serie e induttanza di uscita. Sia le induttanze di ingresso che quelle di uscita sono a forma di bobina, mentre la capacità collegata in serie utilizza condensatori a valore fisso. Questi componenti sono interconnessi per formare un'unica struttura a forma di anello.

Per quanto riguarda i principi di funzionamento dei reattori filtranti LCL, questi possono essere suddivisi in due fasi principali:
1. Stadio di potenza: in questa fase, la potenza CC viene inizialmente elaborata attraverso un inverter trifase prima di entrare nel reattore del filtro LCL. Il compito principale del reattore filtro in questa fase è il filtraggio meticoloso del segnale CC per trasformarlo in un'uscita CC più stabile.

2. Fase di carico: una volta che il segnale CC stabile raggiunge il carico, il reattore filtro LCL svolge nuovamente un ruolo cruciale. Continua a monitorare e filtrare qualsiasi rumore residuo ad alta frequenza, garantendo che il segnale di uscita finale sia puro, stabile e affidabile. Questo doppio meccanismo di filtraggio rende il reattore filtro LCL un dispositivo essenziale per garantire la qualità dell'energia nei sistemi elettrici.
In grado di resistere a tensioni fino a 1140 V, questo reattore garantisce un funzionamento stabile nei sistemi di alimentazione ad alta tensione, sopprimendo efficacemente le armoniche e il rumore per migliorare la qualità dell'alimentazione. Il reattore filtro LCL da 1140 V trova ampia applicazione in vari sistemi di alimentazione ad alta tensione, come i sistemi di feedback boost a quattro quadranti minerari, inverter ad alta tensione e raddrizzatori ad alta potenza. In queste applicazioni, migliora efficacemente la qualità dell'energia, riduce il tasso di guasto delle apparecchiature e migliora le prestazioni complessive del sistema.
