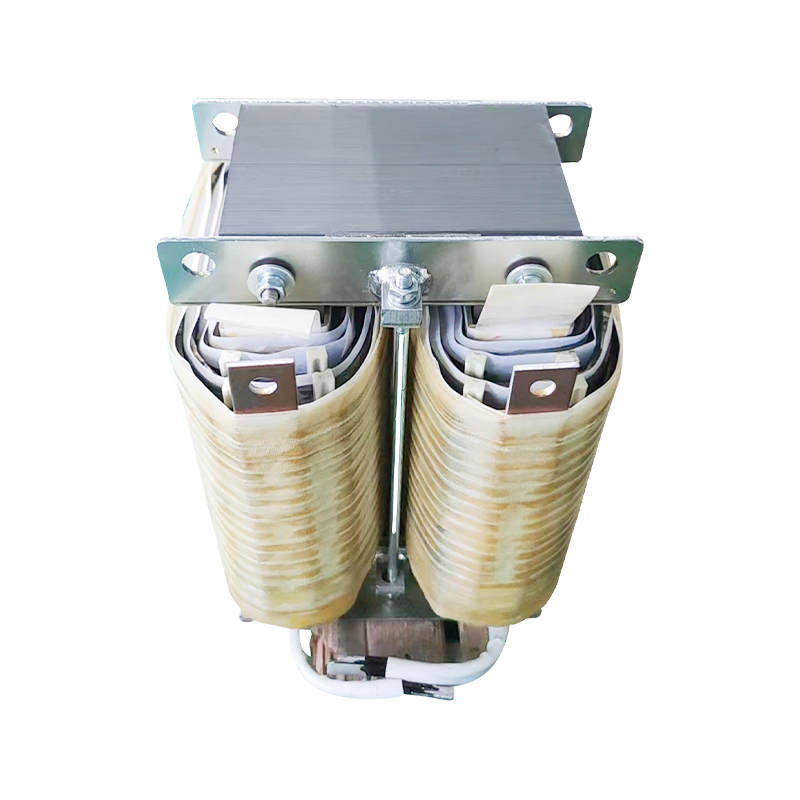

Reattanza CC in filo AL

I reattori CC, noti anche come reattori a onda piatta, sono ampiamente utilizzati come componenti chiave sul lato CC dei convertitori, soprattutto nel campo degli inverter per uso generale. La sua funzione principale è quella di elaborare la componente CA nella CC e controllarla entro un intervallo preimpostato per mantenere la continuità e la stabilità della corrente raddrizzata, ridurre la pulsazione di corrente, ottimizzare il fattore di potenza in ingresso e sopprimere efficacemente le armoniche generate dal convertitore.

Evidenziamo i seguenti punti sulle sue caratteristiche:

Il design principale utilizza lamiere di acciaio al silicio laminate a freddo di alta qualità, un materiale con caratteristiche di bassa perdita. Il nucleo è diviso uniformemente in piccoli segmenti da più traferri, distanziati da pannelli in tessuto di vetro laminato epossidico rivestiti con uno speciale agente legante per garantire traferri stabili e silenziosi durante il funzionamento.
Per la sezione della bobina utilizziamo fili piatti di rame smaltato di classe F o H per l'avvolgimento, che sono disposti saldamente e uniformemente senza la necessità di isolamento aggiuntivo. Per le bobine di piccola capacità utilizziamo una struttura a strati, mentre le bobine di grande capacità sono a forma di torta per una migliore dissipazione del calore.
Nel processo di produzione, le bobine e i nuclei dei reattori CC attraversano tre fasi principali: pre-essiccazione, impregnazione sotto vuoto, cottura a caldo e indurimento. Per questo processo utilizziamo vernici impregnanti di classe H. Questo processo consente di collegare saldamente la bobina e il nucleo, il che non solo riduce il rumore durante il funzionamento ma garantisce anche il funzionamento stabile del reattore in ambienti ad alta temperatura con un elevato grado di resistenza al calore.

Per garantire prestazioni stabili del reattore, abbiamo scelto materiali non magnetici per gli elementi di fissaggio della colonna centrale, che aiutano a ridurre l'aumento di temperatura del reattore.
Le parti esposte del reattore sono rigorosamente trattate contro la corrosione. Nel frattempo, per i terminali di ingresso, abbiamo selezionato terminali in tubo di rame stagnato o file di rame per garantire stabilità e affidabilità.

Questo reattore CC avvolto con filo di alluminio è adatto per i seguenti scenari:
1. Sistema di alimentazione CC: utilizzato per stabilizzare la corrente di uscita dell'alimentatore CC e migliorare la stabilità e l'affidabilità del sistema di alimentazione.
2. Sistema di controllo della frequenza: nelle apparecchiature elettroniche di potenza come i convertitori di frequenza, viene utilizzato per filtrare le armoniche elevate, ridurre le interferenze elettromagnetiche e migliorare le prestazioni del sistema.
3. campo dell'automazione industriale: in tutti i tipi di apparecchiature industriali che necessitano di stabilizzare la corrente continua, questo reattore può svolgere un ruolo importante, come la galvanica, l'elettrolisi e le apparecchiature di saldatura.
