Trasformatori monofase tipo R

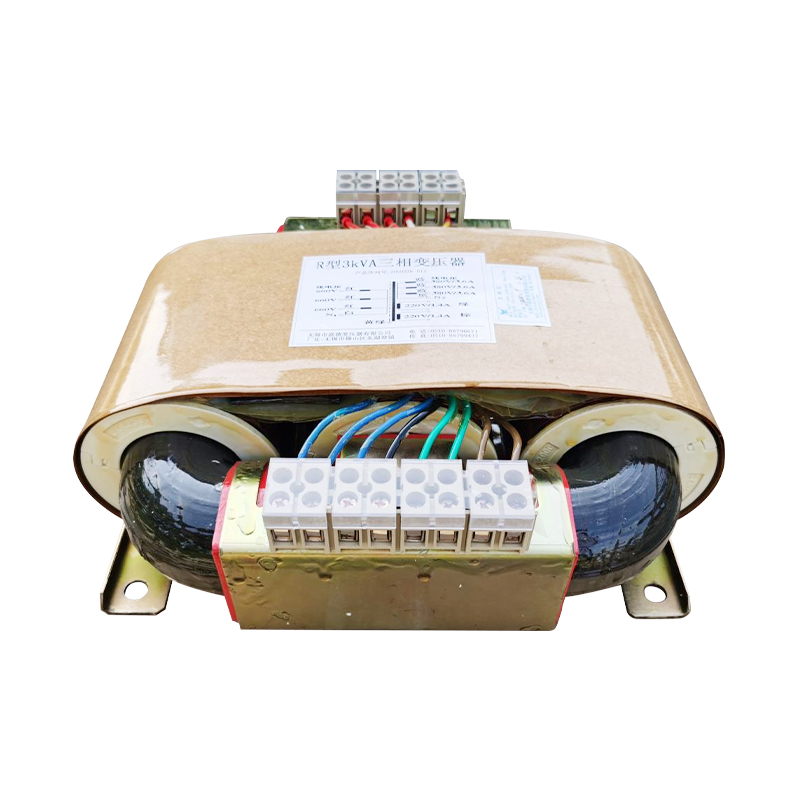

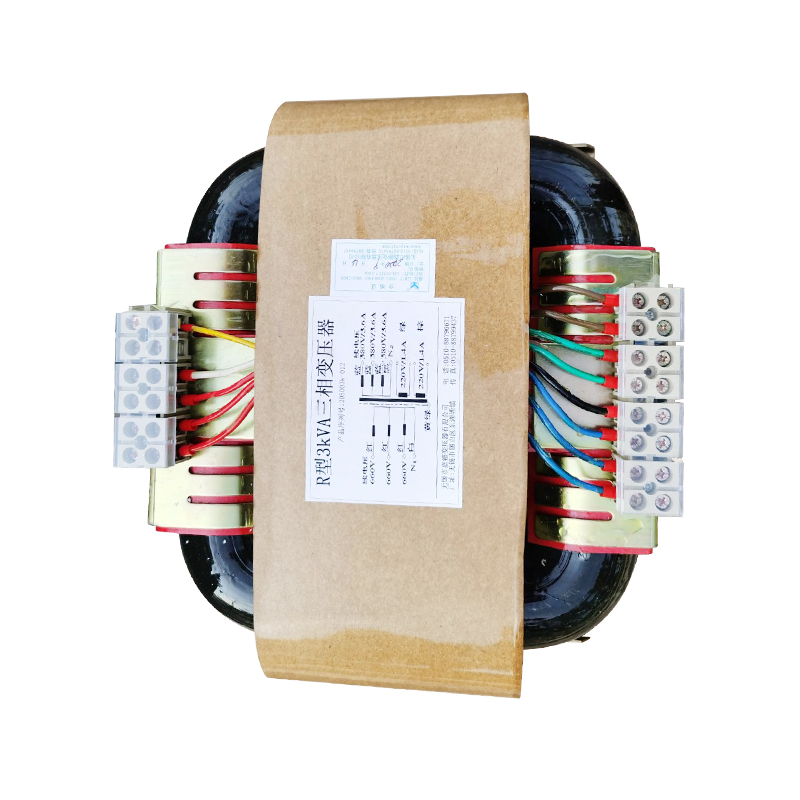

Trasformatore trifase di tipo R: il suo sistema con nucleo in ferro utilizza un'ampia gamma di nastri di acciaio al silicio laminati a freddo con buon orientamento arrotolati in una vita rotonda e la sezione trasversale è rotonda, senza taglio può essere avvolta. Pertanto, il trasformatore può essere prodotto senza rumore, piccola dispersione magnetica, piccola corrente a vuoto, bassa perdita di ferro e alta efficienza. La bobina è cilindrica e ogni cerchio di filo di rame è corto, quindi la resistenza interna è piccola, il basso consumo di rame, l'aumento di temperatura basso, la fluttuazione del sovraccarico è piccola, lo scoppio del trasformatore toroidale è migliore. Inoltre, le bobine primarie e secondarie sono avvolte separatamente con uno scheletro realizzato in tecnopolimeri PBT ritardanti di fiamma, che si traducono in un'elevata resistenza elettrica e un buon ritardo di fiamma.
I trasformatori di tipo R possono essere utilizzati come trasformatori di potenza o trasformatori di isolamento per tutti gli apparecchi elettrici.
1. È caratterizzato da alta efficienza, dimensioni ridotte e leggerezza.
Il materiale utilizzato per l'anima in ferro di tipo R è una lamiera di acciaio al silicio orientato laminata a freddo di alta qualità. Dopo che il nucleo è stato avvolto, viene ricotto per riorganizzare la struttura molecolare del foglio di acciaio al silicio.
2. Il trasformatore di tipo R è di piccole dimensioni e leggero.
Il trasformatore di tipo R non ha un avvolgimento del nucleo tagliente, utilizza un foglio di acciaio al silicio di alta qualità orientato, quindi il volume è piccolo. Leggero (30% più piccolo, 40% più leggero, 40% più sottile del trasformatore di tipo EI).
3. Trasformatore di tipo R ad alta efficienza.
A causa del nucleo senza taglio, la perdita di ferro è molto ridotta. Utilizza materiali di alta qualità e una struttura compatta, la distanza tra il nucleo di ferro e l'avvolgimento è molto bassa, quindi l'efficienza può raggiungere oltre il 90%.
4. Il magnetismo di dispersione del trasformatore di tipo R è piccolo.
Il nucleo del trasformatore di tipo R non ha spazio magnetico e l'avvolgimento è bilanciato, quindi la dispersione magnetica è piccola. Senza progettare alcuna misura di dispersione antimagnetica.
5. Trasformatore di tipo R senza rumore e piccola generazione di calore.
Poiché un trasformatore di tipo R non ha un avvolgimento con nucleo tagliente, utilizzando l'orientamento della lamiera di acciaio al silicio di alta qualità con sezione trasversale circolare uniforme e avvolgimento continuo, la perdita di resistenza e la produzione di calore sono molto basse. Inoltre non è tagliato, quindi lo stress magnetostrittivo viene facilmente assorbito e applicato senza rumore.
6. La corrente di eccitazione del trasformatore di tipo R è ridotta.
Il design del trasformatore di tipo R è ragionevole, quindi ha le caratteristiche di bassa perdita di ferro, bassa generazione di calore, bassa corrente di eccitazione e risparmio energetico.
7. Il trasformatore di tipo R ha un elevato coefficiente di sicurezza.
